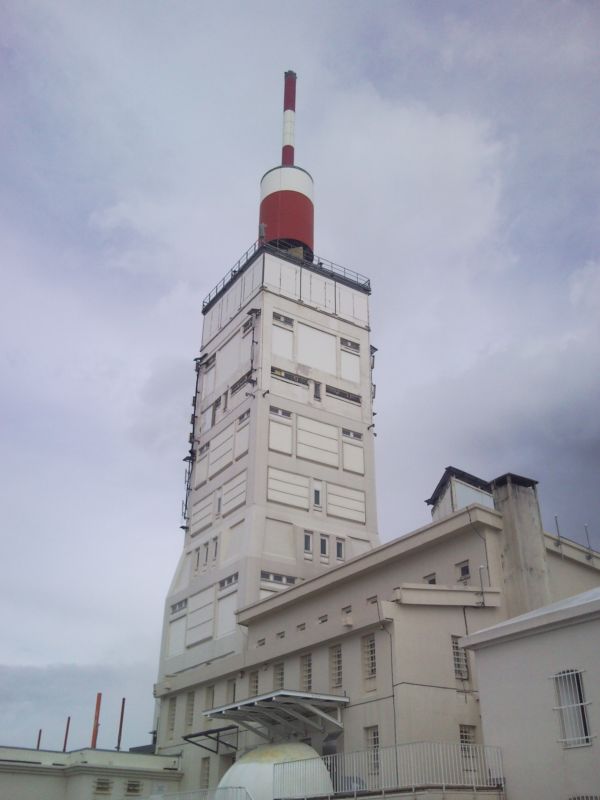

Il y a foison d'antennes sur ce sommet.
D'abord les 2 cylindres rouge et blanc au sommet de la tour, les plus élevés car les plus puissants, pour ne pas trop "arroser" le public..
Ce sont les antennes de puissance : TV analogique et numérique, radio FM, bien à l'abri derrière leurs cylindres protecteurs.
- 1011021055551210697045902.jpg (47791 Kio) Vu 1033 fois

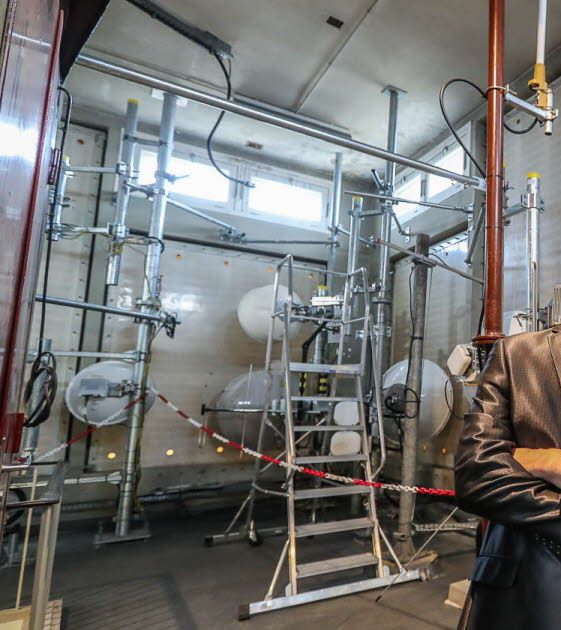

En dessous, dans le corps du bâtiment, on distingue des sortes de "portes de garages" donnant dans le vide. Ce sont des parois transparentes aux ondes radio (radômes) derrière lesquelles se trouvent les antennes moins puissantes mais plus fragiles et directionnelles (Faisceaux hertziens qui 'remontent" les données à diffuser, antennes des opérateurs de téléphonie mobile)
Pratique pour les techniciens. Pas besoin de se les geler accroché à 35 m au dessus du vide dans le blizzard qui gèle les doigts. Il suffit de prendre l'ascenseur
- photo-1607271555.jpg (71805 Kio) Vu 1033 fois

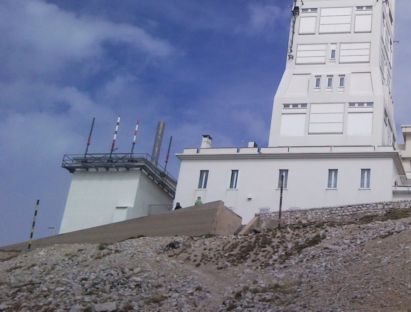

Au pied du bâtiment, quelques mats rouges et blancs sur la cahute (pas les mats à chasse neige au sol !) me font penser à des antennes "PMR" (Private mobile radiocommunications) analogiques (pompiers, opérateurs de sécurité, DDE, taxis, ambulances, ...) qui doivent échanger en clair (la police est depuis longtemps passé à des systèmes numériques chiffrés dont les antennes, similaires aux antennes de téléphonie mobile doivent se trouver dans le corps du bâtiment).
Devant être omnidirectionnelles, on ne peut pas les mettre dans le bâtiment.
En bas, les fenêtres étroites donnent dans la salle contenant les émetteurs (notamment de puissance TV et radio)
- 1011021059271210697045935.jpg (25565 Kio) Vu 1033 fois

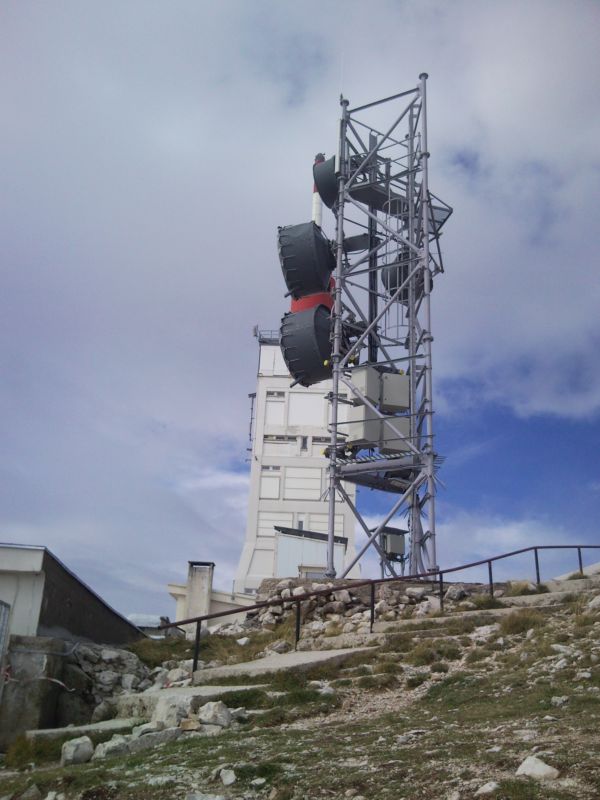

Plus loin, on trouve un petit pylône porteur de nombreuses antennes très directionnelles (Faisceaux hertziens) qui assurent des canaux de communications locales (téléphone fixe vers les villages alentour ?).
Sans doute assez ancien (plus que la téléphonie mobile), ils ont dû rester là. Autrefois, les PTT, l'ORTF et l'armée refusaient catégoriquement de partager les mêmes installations, dès fois qu'un chipe les clés à l'autre
(Vécu)
On ne le voit pas trop mais, derrière ces cylindres assez plats, il y a une sorte de "bâche" tendue comme un tambour qui protège les éléments radiants des antennes.
Tout ce petit monde est bien à l'abri derrière son radôme spécifique.
Au pied, protégé par un toit plat, on distingue le petit boitier contenant les appareils de mesure de la météo.
- 1011021056491210697045905.jpg (70611 Kio) Vu 1033 fois

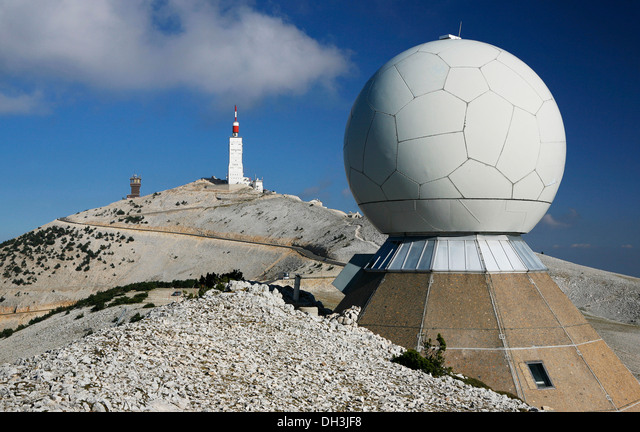

Encore plus loin (pour des raisons déjà évoquées), se situe le radôme d'un des 19 radars de l'aviation civile Française.
Système probablement rendu obsolète par l'utilisation des "transpondeurs".
A moins qu'il ne soit utilisé par l'aviation militaire ? (on ne nous dit pas tout)
- dh3jf8.jpg (109501 Kio) Vu 1033 fois
